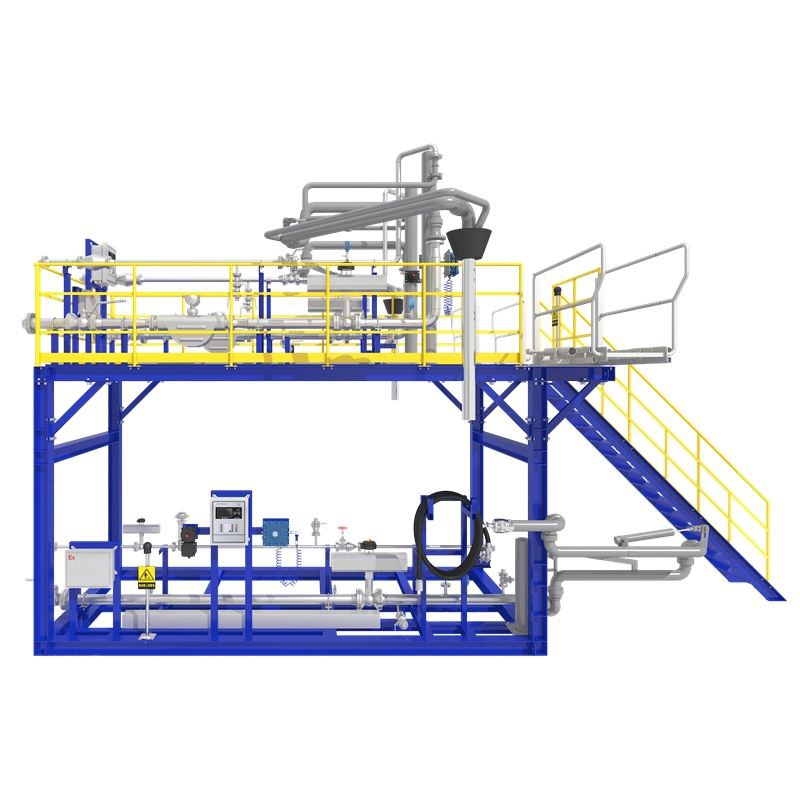

Tartály csúsztatott hárompontos mintavételi berendezés

A csúszott hárompontos mintavételi berendezést a hagyományos kézi mintavételi berendezések cseréjére használják, hogy megfeleljenek a kézi munkaintenzitás és az emberi hibák csökkentésének új követelményeinek, valamint az automatikus online észlelés és felvétel megvalósításához.

Javasoljuk, hogy a Double, a felhasználó sajátját használja) annak megnyitásának és bezárásának ellenőrzéséhez, amely egy -három csővezetékhez csatlakoztatható a mintavételi ciklusokhoz és a mintavételi műveletekhez; A másik alsó olajkivonó interfész karima az alsó olajkivonási csővezetékhez van csatlakoztatva (ez a funkció opcionális, ugyanaz az alábbiak).

Felépítés és működési elv

1. A berendezést a keringés és a mintavétel három funkciójának, az alsó olajkivonásnak és a sűrűségének kimutatásának megfelelően tervezték. Minden funkcionális szerkezeti modult szükség szerint választunk ki a berendezés funkcióinak és szerkezeteinek moduláris előállításának megvalósításához.

2.

3. A DN15 robbanásbiztos elektromos háromirányú gömbszelepet, az 1L-es elmozdulási tartályt, a mintavételi kimeneti ízületet stb. Beépítik a közepére, és a robbanásbiztos tápegység-vezérlődoboz bal oldalon van elrendezve az egyszerű karbantartás és vezetékekhez; A teteje egy bányászat lényegében biztonságos robbanásbiztos humán-gép interfész HMI robbanásálló érintőképernyő.
4. Az erős energiacsatlakozás elfogadja a DII BT 4 robbanásbiztos energiavezérlő dobozt, a PLC vezérlő rendszerét és az egyenáramú tápegységet a szekrénybe zárják, és az egyes vezérlőelemek és végrehajtási alkatrészek teljesítmény- és jelvonalait robbanásbiztos tekercselt csövekhez kapcsolják. A vezérlőrendszer módosíthatja a vezérlési programot és a jelentés formátumát a felhasználó egyedi igényeinek megfelelően.

5. Miután a berendezés tetején lévő rozsdamentes acél vízálló felső burkolatot hátrafelé fordítják, a robbanásbiztos érintőképernyőt arra készteti, hogy felemelkedjen és 45 fokos szögben rögzítse a felső lemezt, amely kényelmes a vizuális interaktív érintéshez, és megvalósítja a rendszer kézi vagy automatikus üzemmód-vezérlését.

6. A berendezés elülső részének alsó része 180 fokos nyitó dupla leveles csuklópántos szekrény ajtaját fogad el, amely kényelmes a szivattyúforrás és a csővezeték-rendszer beszereléséhez, karbantartásához és ellenőrzéséhez. A felső ferde felső felület elektrosztatikus felszabadulási gombbal van felszerelve.

7. Nyissa ki az alsó szekrény ajtaját a jobb oldalon, az O-gyűrűs végtömítésen keresztül a menetes csatlakozással ellátott mintavételi felületet lezárható és becsavarható a mintavételi tartályba, hogy megfeleljen a különféle mintavételi palackok igényeinek és elhelyezésének igényeinek kielégítése és elhelyezése, maximális 2,5 liter térfogatú.

8. Nyissa ki a berendezés bal oldalán a dupla leveles csuklópánt ajtót a robbanásbiztos vezérlőszekrény működtetéséhez.
9. Nyissa ki a csuklós ajtót a berendezés mögött, hogy az olajhőmérsékletet és a sűrűségeket online olvassa, vagy olvassa el a releváns sűrűség -információkat a tetején lévő érintőképernyőn.

10. Működjön az érintőképernyőn. Az automatikus mintavételi munkamódban a felső, közép- és alsó keringési és mintavételi folyamatokat a számítógépes rendszer automatikusan vezérli. Az egygombos művelet három munkakörülményt valósít meg: a felső keringés és a mintavétel, a középső keringés és a mintavétel, valamint az alacsonyabb keringés és mintavétel (a szoftver kibővítheti az egységes mintavételi funkciót). Vagyis a felső, a középső és az alsó három mintavételi palackot egyszer helyezzük el (az egységes mintavételhez csak a mintavételi palack elhelyezését igényli), és a munkaállapotot hangsegélyrel jelentik.

11. Működjön az érintőképernyőn. A kézi mintavételi munkamódolásban állítsa be a szükséges működő állapotokat, például a felső, a közép- és az alsó keringést, a felső, a közép- és az alsó mintavételt, valamint az alsó olajkivonást. Ebben a működő módban, ha az elektromos golyószelep meghibásodik, a vonatkozó elektromos golyószelep manuálisan működtethető, hogy a mintavételi mintákhoz szükséges mintákra vonatkozóan összegyűjtse a mintavételi mintákat, hogy kielégítse a vészhelyzetek mintavételének speciális igényeit.
12.

Termékparaméter

1.

2. Működési közeg: Repülési kerozin (RP -3)

3. Munkanyomás: olajszivattyú feje 40m

4. Munkaáram: keringő mintavételi olajszivattyú névleges áramlás - 0.

5. Az elmozdulási tartály térfogata: 0. 75 liter

6. Alsó olajkivonó szivattyú bemeneti szűrő pontossága:

7. MUNKÁKOS PENTELKEZELÉS: Feszültség - 380 V/50Hz Power - 1. 5kW (csak a keringés és a mintavételi funkció) - 4 kW (keringés és mintavétel + alsó olajkivonási funkció)

8. sűrűségmérő (opcionális) tartomány: 0. 5-2. 5G/CC

9. sűrűségmérő (opcionális) Pontosság: ± 0. 001G/CC

10. Gép súlya: kb. 300 kg (csak keringési és mintavételi funkció), kb. 340 kg (keringés és mintavételi funkció + alsó olajkivonási funkció)

Termékjellemző

1. A berendezés pontosan szabályozhatja az olajszivattyú mintavételi ciklusának futási idejét, és a felső, a középső és az alsó rétegek kvantitatív mintavételi keringési olajmennyiségét kapja; A berendezés pontosan szabályozhatja a mintavételi mágnesszelep nyílási és zárási idejét, és automatikusan megkapja a mintavételi minták szükséges mennyiségét. Különleges esetekben a berendezés mintavételi mágnesszelepének mintavételi mágnesszelepe manuálisan is szabályozható, hogy különböző mennyiségű mintavételi mintákat kapjunk.
2.
3. A berendezés képes megmérni és megjeleníteni a mintázott olaj online sűrűségét és hőmérsékletét az olajtartály -olajelemzéshez (ez a funkció opcionális, ugyanaz az alábbiak).
4. A berendezések a munka elvének jellemzői a legfrissebb nemzeti szabványokkal, a megbízható teljesítménygel, az egyszerű mintavételre, az egyszerű megfigyelésre, a nagy ellenőrzésre, az erős funkcionális bővítésre (például a felső minta bővítése, az alsó minta, az egységes minta többpontos mintavétel) stb.

GYIK

1. A berendezést az Exdiibt4 követelményeinek megfelelően kell csatlakoztatni a robbanásbiztos elektromos vezetékekhez, és a berendezést megbízhatóan statikus villamos energiával kell földelni, és a földelési ellenállás nem lehet nagyobb, mint 4Ω;

2. A mintavétel után a mintavételi fúvókát dugóval kell blokkolni, hogy megakadályozzák a szennyeződést;

3.

4. A berendezés és a mintavétel üzemeltetése előtt a statikus elektromos felszabadulási gombot kell használni a berendezés és a mintavételi csésze stb. Földelésére, statikus elektromosság kiküszöbölésére a kezelő testén;

5.

6. A mintavételi műveleteket szigorúan a kézikönyv követelményeinek megfelelően kell végrehajtani.
