A projekt áttekintése

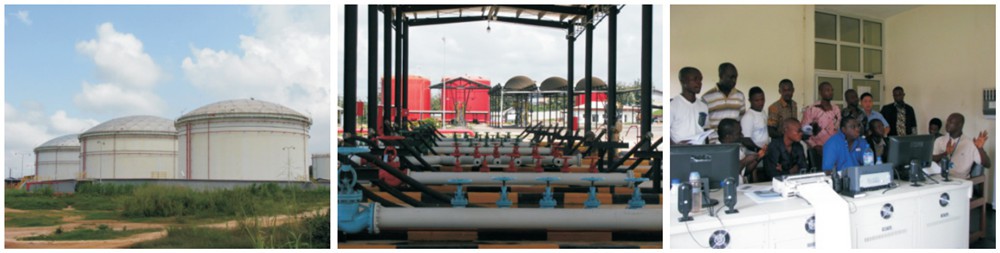

Ez az olajraktár Ghána stratégiai tárháza. A felügyelő fél az Indiai Nemzetközi Felügyeleti Vállalat. A tartalékban összesen 12 olajtároló tartállyal rendelkezik. Öt belső úszótetős tartály és hét hagyományos tárolótartály, teljes kapacitása: 119, 000 köbméter.Három közbenső tartály van a kirakodási átmenethez.Egy tartály űrtartalma 100 köbméter.6 csoport van a kirakodó rakodóplatformok között.12 rakodókar található.
A rendszer felépítése Bevezetés
A teljes rendszer nyílt, elosztott rendszerarchitektúrát használ. Csináljon "elosztott vezérlést, központosított irányítást, információmegosztást". A felügyeleti irányítási rendszer kifejezetten a következőket tartalmazza:
Tartálykapacitás mérési alrendszer
Az EMERSON nagy pontosságú radarszintmérőjével, nagy statikus nyomású távadójával, többpontos hőmérőjével és TANKMASTER tartálykapacitás-számító szoftverével.
Adatgyűjtés és -felügyelet menedzsment alrendszer
A GE PAC 3i vezérlővel és annak folyamat I/O készletével, 2 felső számítógépes rendszerrel, Használja a GE CIMPLICITY HMI ipari konfigurációs szoftvert.
Folyamatvezérlő műszer
Háztartási felső elektromos elzáró golyóscsap, 3051 jeladó, E plusz H hangvilla szintkapcsoló, francia FM spirálkerék áramlásmérő és így tovább.
Tűzjelző alrendszer
A tűzjelző rendszer a Peking Lida tűzjelző gombot és vezérlőt alkalmazza, a gyúlékony gázos riasztórendszer pedig a Shenzhen Tean Company ES2000 sorozatú termékeit alkalmazza.
Adó-vevő felügyeleti és felügyeleti alrendszer
A Hongyi AWZC sorozatú rakodáskezelő rendszer és szoftverének elfogadása, a helyszíni berendezések a következőket tartalmazzák: francia FM töltési áramlásmérő, EMERSON 788 elektrohidraulikus CNC szelep, túltöltési földelésvédő stb.
Hálózati és távoli szolgáltatásmegosztó rendszer
Adatfelügyeleti adattovábbítás a termelésirányítási hivatal és a vám felé.
A rendszer képernyőképe

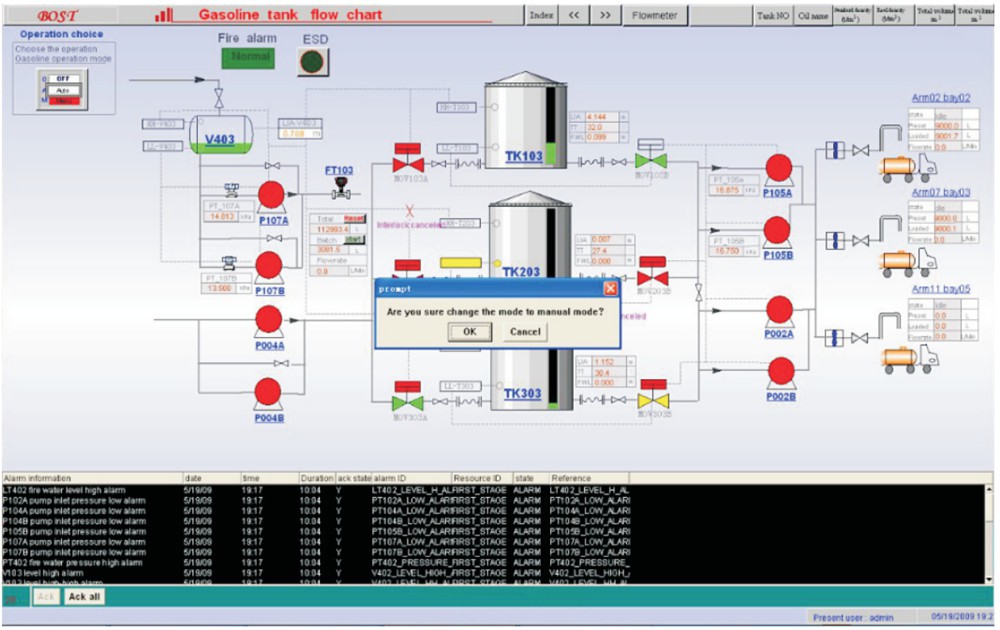

A rendszer szorosan integrálva van a tartálytér automatikus vezérlésével. És grafikus interfész formájában valós időben képes megjeleníteni a tartály folyadékszintjét, hőmérsékletét és akár nyomásváltozásait:
Tank térkép
A tartályzóna partíciótérkép valós időben megjelenítheti a zónás tartály megfelelő paramétereit. És a megfelelő gyártási műveletek elvégezhetők a partíción:
Tank térkép
A rendszer képernyőképe
Tápellátás redundancia menedzsment rendszer, Áramszünet esetén a teljes rendszert az UPS táplálja. Az UPS redundáns, Ha az UPS támogatja az időt a figyelmeztetési szintig, a generátor automatikusan elkezdi az áramellátást. A tápegység a szerkezeti diagram képernyője a következő:
A tápegység rendszer képernyője
Olajvezérlő képernyő küldése és fogadása, Adatstatisztika, Olajjelentések küldése és eladása valós időben stb. A kép a következő:
Olajvezérlő képernyő küldése és eladása
A rendszer képernyőképe

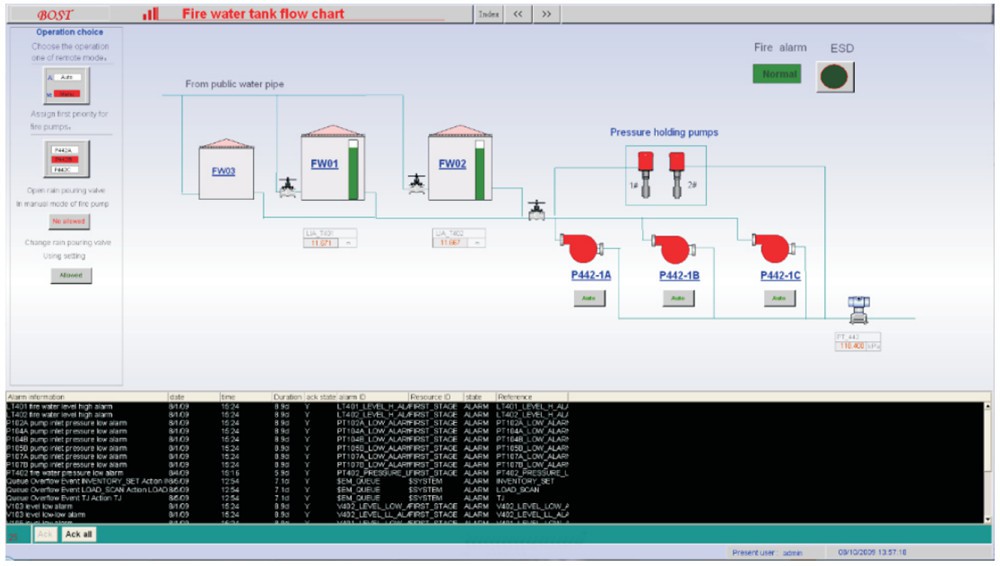

A tűzoltó szivattyúállomás képernyője a tűzoltó szivattyúállomás stb. paramétereit figyeli. A képernyő a következő:
Tűzfigyelő képernyő
Az éghető gázok felügyeleti képernyője minden zónában figyeli az éghető gáz érzékelőit. Figyelje a riasztási állapotát, a kép a következő:
Éghető gáz ellenőrző képernyő
A rendszer képernyőképe
A tartályterület adatjelentés adatstatisztikát és jelentésnyomtatást végez a teljes felügyeleti rendszeren. Az egyes felügyeleti számítógépek által elindított programfájl képernyők a következők:
Adatjelentéskezelő képernyő
Számítsa ki a tartály kapacitásának veszteségét, számítsa ki az egyes tartályok és olajok veszteségét a tartály területén. A minta képernyő a következő:
Tartály és olajveszteség számítási képernyő
